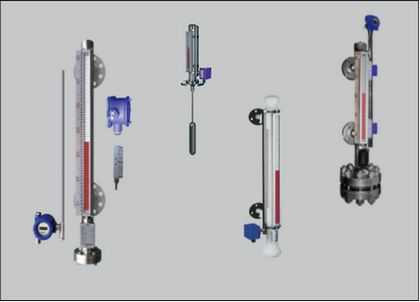

LMB-侧装磁翻柱液位计

工作原理：

LMB旁路磁性翻柱式液位计采用连通器原理使液体等高引入主体内，主体内飘浮一带永久磁性的浮子。

由于主体和浮子的外壳均采用奥氏体材料制造，所以由浮子带动的磁性能无阻隔地传出主体，并始终定位在液体的表面。主体和贮液设备是一个密闭系统，从而组成了耐压无泄漏的安全结构。

通过磁性的作用原理，在主体外附靠能反映磁现象的磁性翻柱作为液面位置的指示，随着液体位置的变化，主体内带磁浮子的高低也相应变化，从而主体外液面位置的指示也跟随变化，这样就达到了液面检测的目的。液位计现场测量的液面位置指示利用了附靠在主体外同样带磁性体的两半不同色的翻柱来实现，当液面上升时，翻柱被主体内液面处的磁场推动 180度，由白色变为红色或蓝色：当液面下降时，翻柱又被主体内液面处的磁场推回，在任何给定时间，贮液罐内的液位总是由红色或蓝色翻柱表示出来而无需任何外加电源。

技术优点：

设计简单、坚固、紧凑。旁路管和翻柱显示部分在耐气、压耐上是隔离的。

可测量和指示具有腐蚀性、易燃性、有毒、高温、搅动的及污染的液体的液位。

翻柱显示，不需外加电源。

由于采用耐腐蚀性强的材质，可应用于所有工业领域。

设计压力范围为全真空至 420bar 。

设计温度范围为-196℃至＋450 ℃。

针对特殊的压力和温度可进行专业设计。

技术参数：

最高耐工作压力：420bar

最高耐工作温度：450 ℃

液位测量就地指示：10 mm 分辨力

液位测量信号传送-干簧电阻链传感器：5 mm 分辨力

-磁致伸缩传感器：0.5 mm 分辨力

-导波雷达传感器：1.0mm 分辨力

液位测量信号变送-标准模拟信号：4～20 mA 二线制

-带HART?协议模拟信号：4～20 mA 二线制

-满足现场总线的信号传输：Profibus/ FF

液位信号现场显示：LCD 四位半__百分量/模拟量/绝对值

危险区域电气防爆：本安Ex ia IIC T3～T6

隔爆Ex d IIC T3～T6

现场电气防护等级：IP 65~68
